IDF 프레온 공기 냉각기

성능 및 구조를 위한 애플리케이션 이점

코일 블록

• 16mm 동관 또는 스테인리스 강관(304 또는 316L)
• 고효율 사인파 핀
• 핀 재질:8011, AIMg3, 304(316L), 코팅
• 핀 피치: 4.5mm, 7mm, 10mm, 12mm
• 다른 핀 피치는 사용자가 맞춤 설정할 수 있습니다.

최적화된 디자인

• Unit Cooler의 구조와 커버는 당사의 3D 소프트웨어로 설계되었습니다. 이 소프트웨어를 사용하여 맞춤형 공기 냉각기를 파라메트릭 방식으로 설계합니다.
• 당사의 고급 코일 소프트웨어는 실행 중인 가열 조건을 시뮬레이션할 수 있습니다. 최상의 냉각 용량을 얻기 위해 코일 튜브를 최적화할 수 있습니다.
• 맞춤형 제품의 CAD 도면 및 신뢰할 수 있는 데이터를 제공할 수 있습니다.
• 유지보수 도어를 사용하면 점검 및 유지보수가 더 쉬워집니다.
• 설치 및 운반의 편의를 제공할 수 있는 지지 다리가 고려됩니다. 또한 이러한 다리를 설치 지지대로 사용할 수 있습니다.
• 일반 케이싱 재질은 아연 도금 강판, 전원 코팅 흰색 RAL9018 기타 옵션: 알루미늄 또는 스테인리스 스틸

안전운행 보장

• 스테인레스 스틸 파이프 작동 압력 5.0Mpa, 발파 압력 50Mpa
• 24시간 유지되는 질소 압력 테스트 3.0Mpa.
• 와전류 테스트는 우수한 품질의 스테인레스 스틸 튜브를 제공합니다.
• 굽힘의 TIG 용접 공정은 완전 자동으로 높은 강도와 ​​우수한 외관을 보장할 수 있습니다.
• Float-Coil Tech. 플레이트 구멍의 중앙에 튜브를 띄울 수 있습니다. 튜브와 플레이트 사이의 직접적인 마찰을 방지하여 주행 및 운송 과정에서 튜브 누출을 유발할 수 있습니다.

팬 시스템

• 확장된 공기 던지기 깃발, 공기 던지기는 70m에 도달할 수 있습니다.
• 모터 보호 등급 IP54, 절연 등급 F
• 덕트 축 방향 팬 블레이드는 주조 알루미늄으로 만들어집니다.
• 모터 적용 온도:-45℃~50℃
• 특수 적용 조건에 대해 저소음 팬 가능
• 공기 온도 및 저항의 변화에 ​​따라 모터 전력이 변경됩니다.

급속 해동 시스템

• 전기 해동 - 팬, 코일 및 물 팬에 설치된 스테인레스 스틸 가열 파이프
• 물 해동 - 물 트레이 스프레이
• 뜨거운 가스 해동 - 트레이에 뜨거운 가스 파이프 세트, 에너지 절약 및 고효율, 오일이 압축기로 복귀하는 데 도움
• 서로 다른 해동 방법을 함께 결합

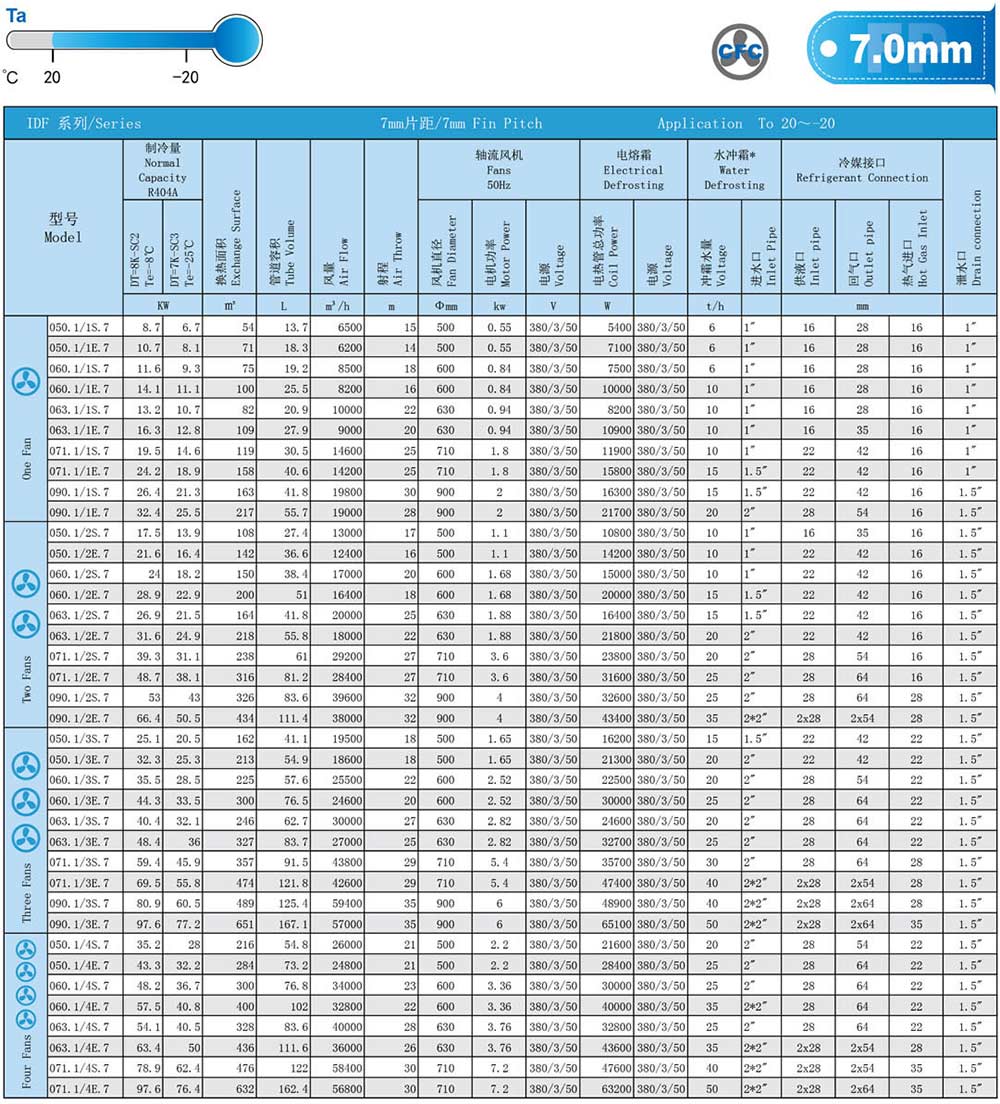

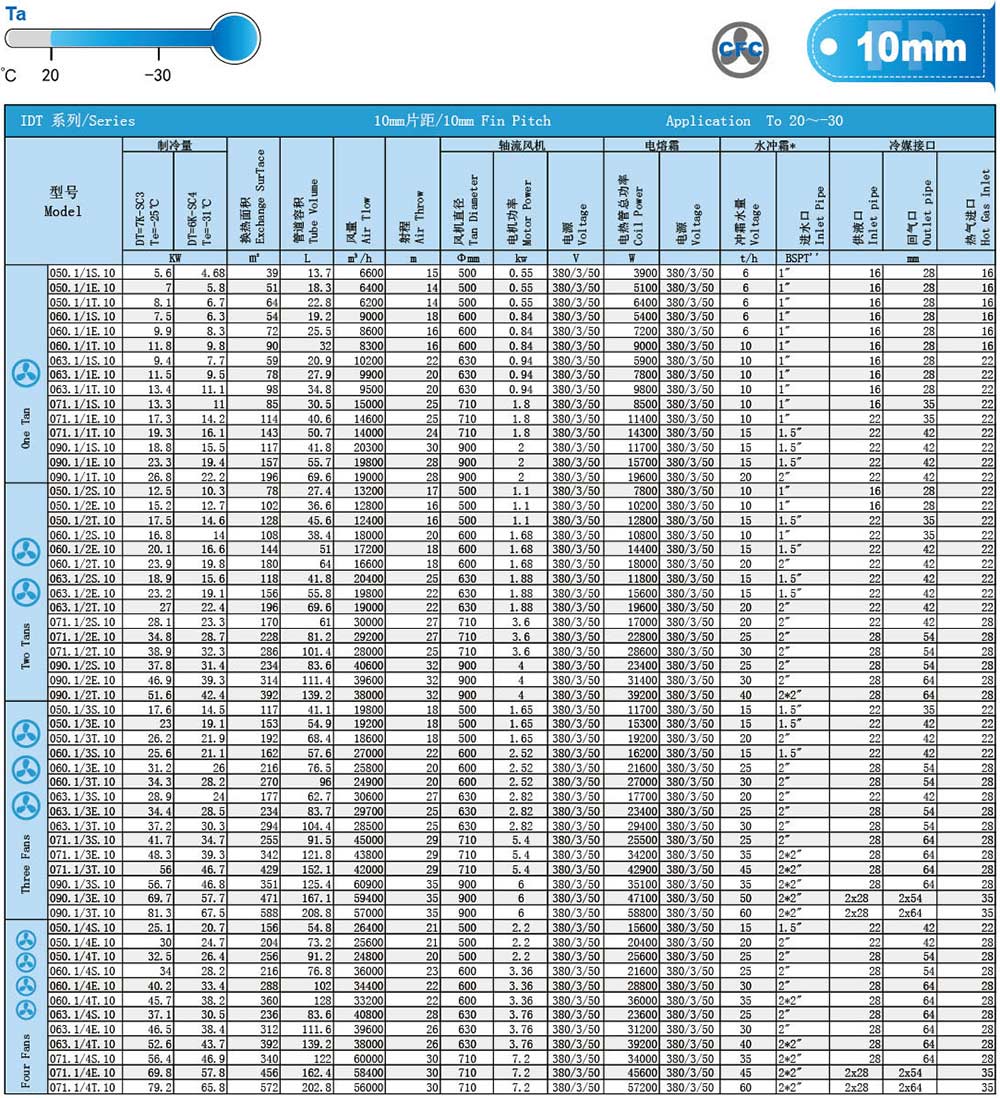

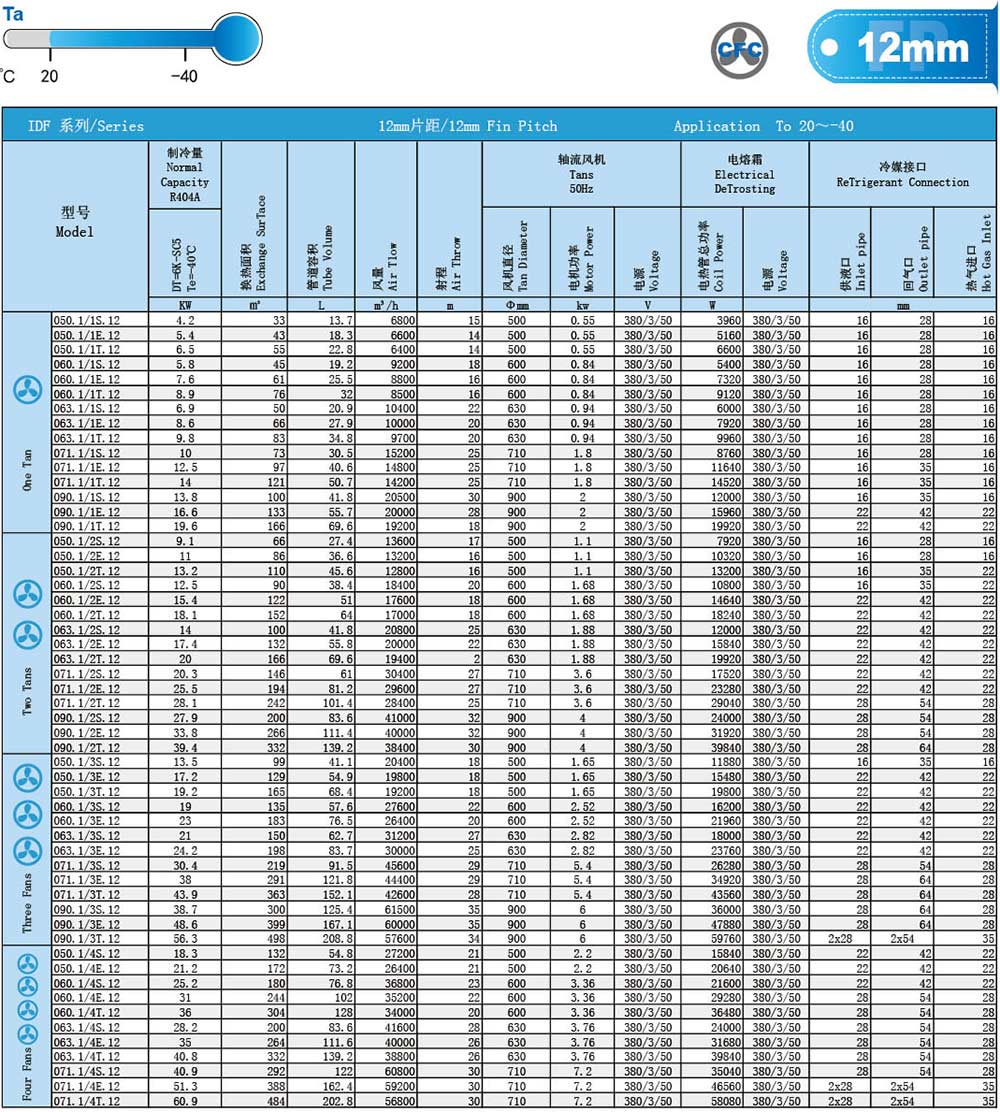

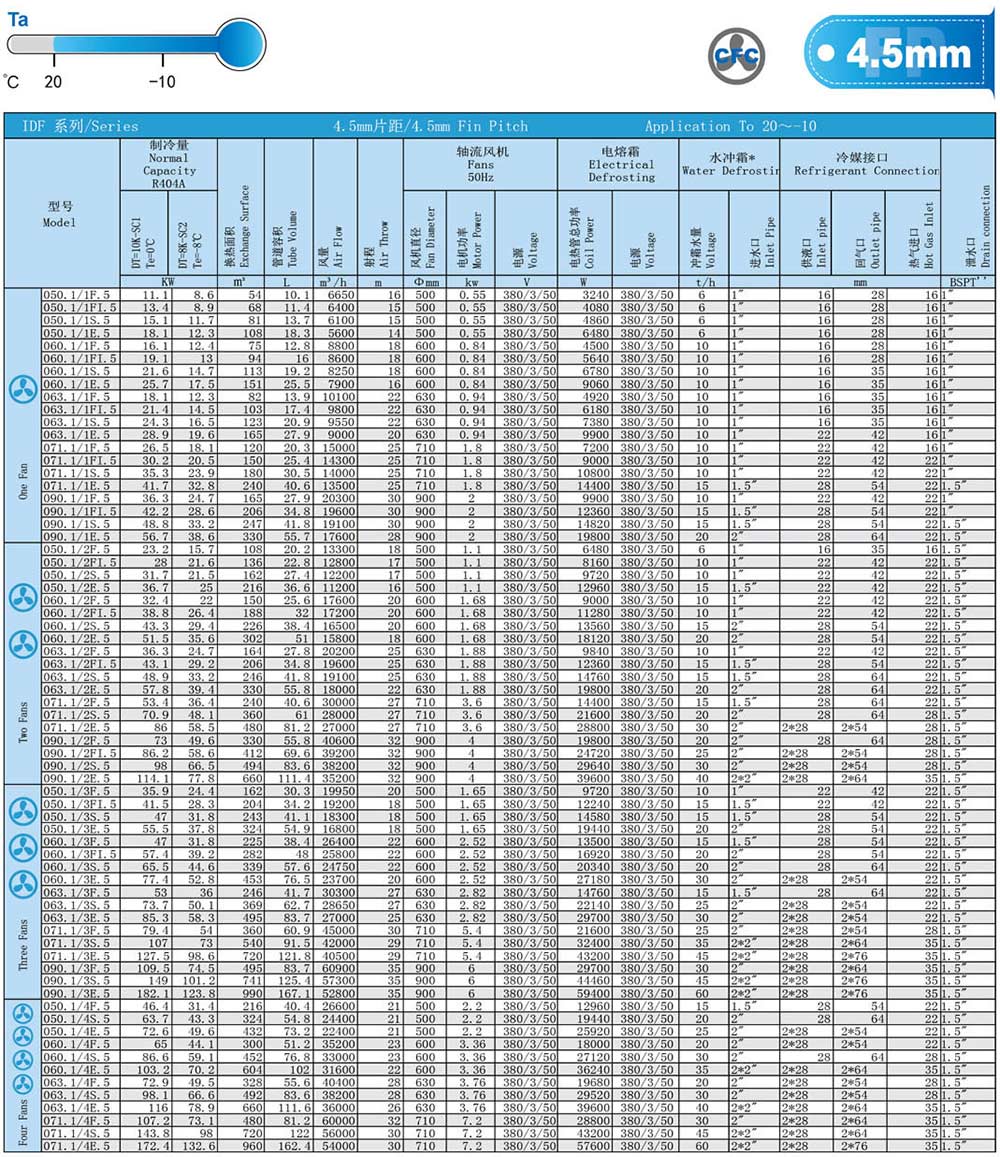

기술 데이터 - IDF 시리즈

메모:
1.DT(공기입구온도와 증발온도의 차이)
2. 유닛 쿨러의 용량은 R404A로 계산됩니다.
3.SC5 조건: DT=6K, 증발 온도 -40℃, 실온 -34℃, RH85%.
4.직접 확장 작업
5. 기타 작동 조건은 당사와 계약하십시오.

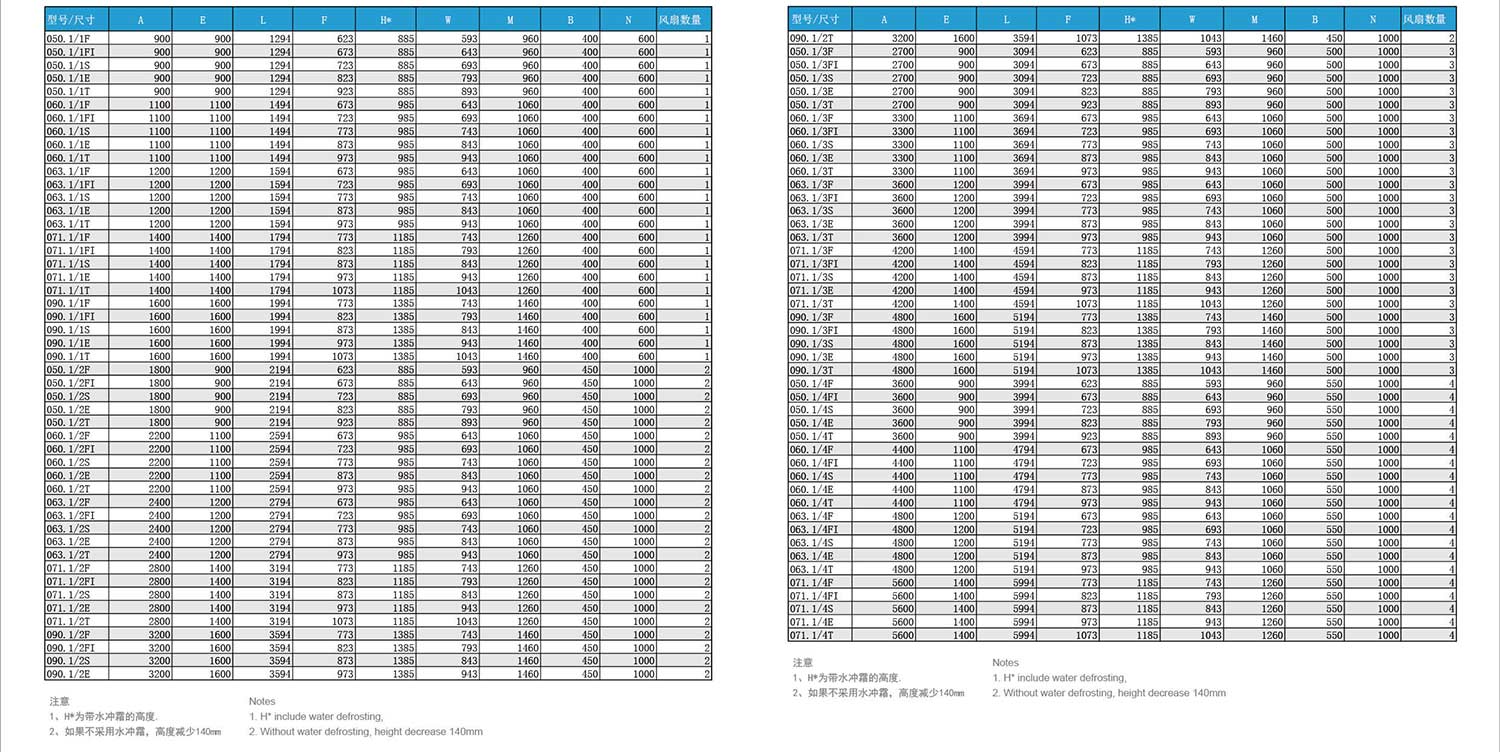

도면 및 측정-IDF 시리즈
