AM3 메인 밸브

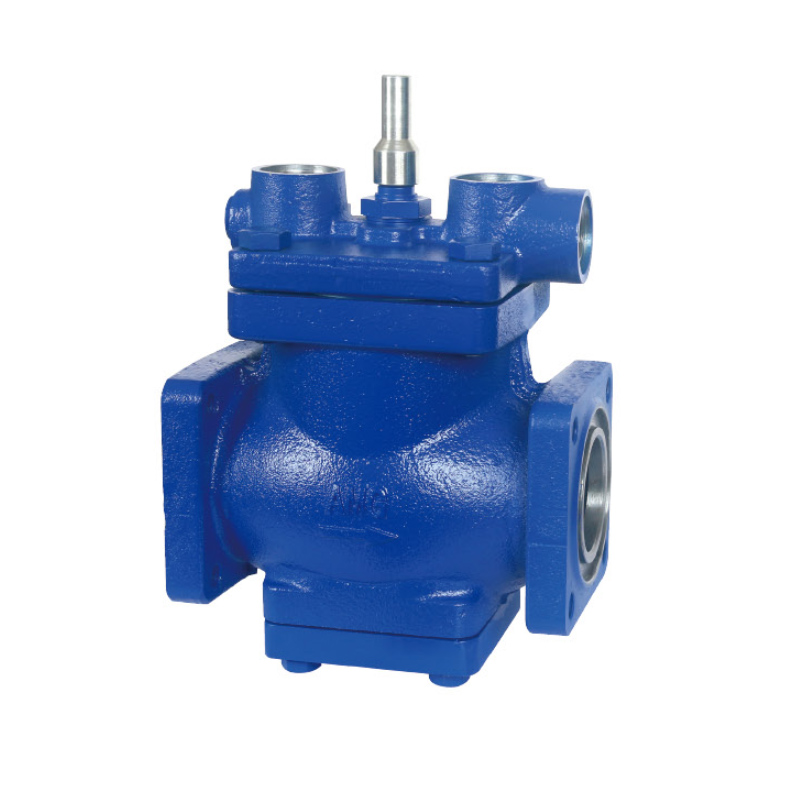

AM3 메인 밸브 주요 이미지

간단한 설명:

우리에게 이메일 보내기 기술 문서

제품 상세 정보

제품 태그

기술적인 매개변수

공칭 압력: 2.8MPa
적용 가능한 온도:-50℃ ~+120°c
테스트 압력: 4.2MPa
적용 가능한 매체: 암모니아, 불소, 프로판 등

형질

메인 밸브에 나사로 고정되거나 외부 파일럿 라인에 장착된 다른 파일럿 밸브에 의해 서보 작동되는 유량 조절 밸브.
AM3는 액체, 흡입, 배출 또는 제상 라인을 위해 암모니아 및 기타 일반적인 불소계 냉매와 함께 사용하도록 설계되었으며 2개 또는 3개의 파일럿 밸브를 조일 수 있는 3개의 포트(P, S1 및 s2)가 있습니다.
AM3에서 파일럿 밸브를 조일 수 있는 포트 사이의 관계는 다음과 같습니다.

1. 연결된 파일럿 밸브 중 하나만 닫히면 메인 밸브가 열리고 두 파일럿 밸브가 동시에 열리면 메인 밸브가 열립니다.

2, P 파일럿 밸브는 $1 및 S2 포트의 파일럿 밸브와 병렬로 연결되므로 $1 또는 s2 파일럿 밸브가 열리거나 닫히더라도 파일럿 Pi가 열리면 AM3 밸브가 열립니다. P의 파일럿이 닫히고 s1 또는 S2의 파일럿 밸브 중 적어도 하나가 동시에 닫히면 메인 밸브가 닫힙니다.

AM3 밸브의 개방도는 입구와 출구 사이의 차압의 함수이므로 압력차가 △p = 0.3 bar이면 메인 밸브는 완전히 열리고 Ap = 0.2-0.3 bar이면 개방 정도는 Ap에 비례합니다.

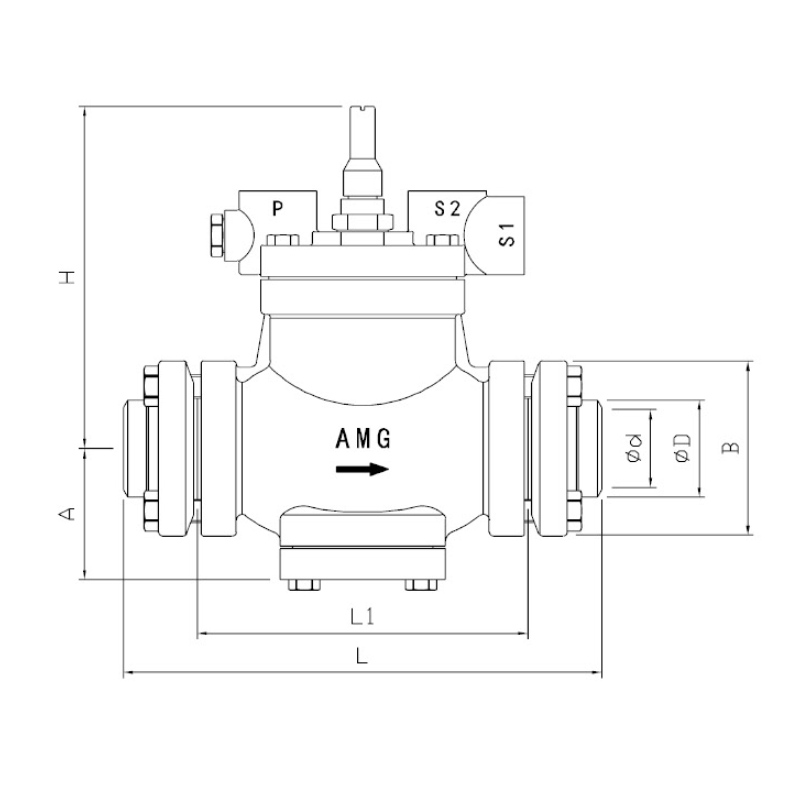

이름	유형	사이즈(mm)								Kv	Cv
이름	유형	DN		ΦD	Φd	A	H	L	L1	Kv	Cv
오전 3시 메인 밸브 유형	오전 1시 20분	3/4″	20	27	20	65	150	190	125	6	7
	오전 1시 25분	1"	25	34	25	65	150	190	125	9	10.5
	오전 1시 32분	1 1/4″	32	42	32	70	175	245	170	16	19
	오전 1시 40분	1 1/2″	40	48	40	70	175	245	170	30	35
	오전 1시 50분	2	50	60	50	70	180	255	180	40	47
	오전 1시 65분	2 1/2″	65	76	65	85	205	295	220	75	88
	오전 1시 80분	삼"	80	89	80	95	225	330	250	140	164
	오전 1시 100분	4″	100	108	100	125	260	415	330	200	234
