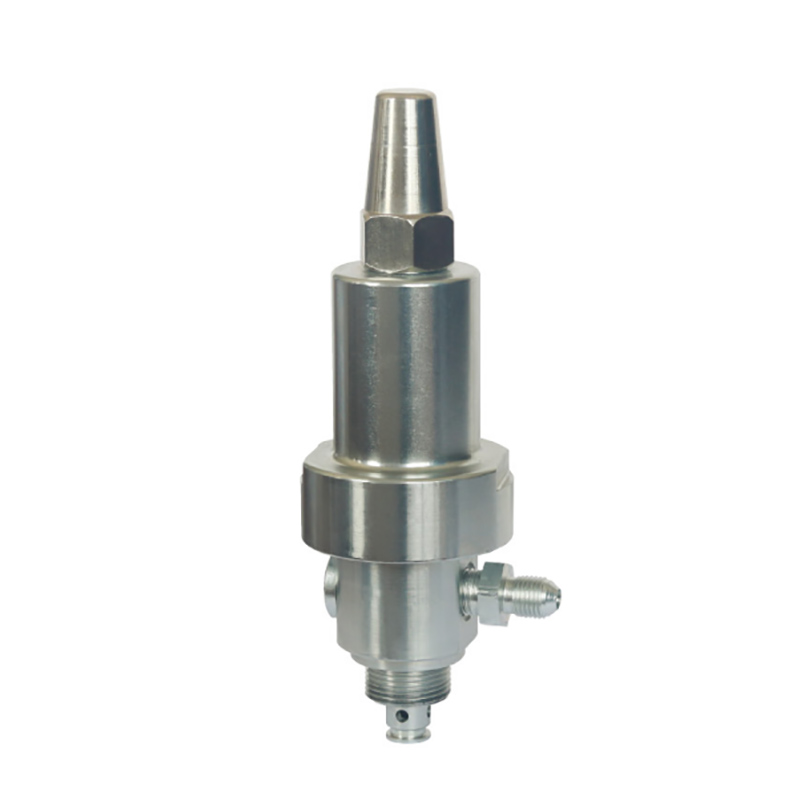

ACVP 圧力制御パイロットのレイアウト
- 呼び圧力：2.8MPa
- 適用温度：-50℃～+120℃
- 試験圧力：4.2MPa
- 適用媒体：アンモニア、フッ素、プロパンなど
特徴
- パイロット AcVC は、メイン バルブ AM1 または AM3 に直接取り付けられた下流圧力調整器として使用されますが、外部ラインのハウジング バルブ ACVH に取り付けて、1 つまたは複数の AM バルブを制御することもできます。
- パイロット ACVC は、0.5 バーから 7 バーの範囲の圧力調整で動作します。
- 調整スピンドルを時計回りに回すと、パイロットの開放圧力が増加し（したがって、たとえば吸引圧力）、スピンドルを反時計回りに回すと減少します
- ACVCは、AMメインバルブを組み合わせて、コンプレッサーのクランクケース圧力などの最大吸入圧力を調整します。
- 基準圧力は、システムの低圧側に接続する必要があります。
| パイロットタイプ | 最高使用圧力(棒) | KV(立方メートル/時) | 温度範囲(℃) | 圧力範囲（バー） |
| Acvc | 28 | 0.4 | -50/120 | 0.5～7 |

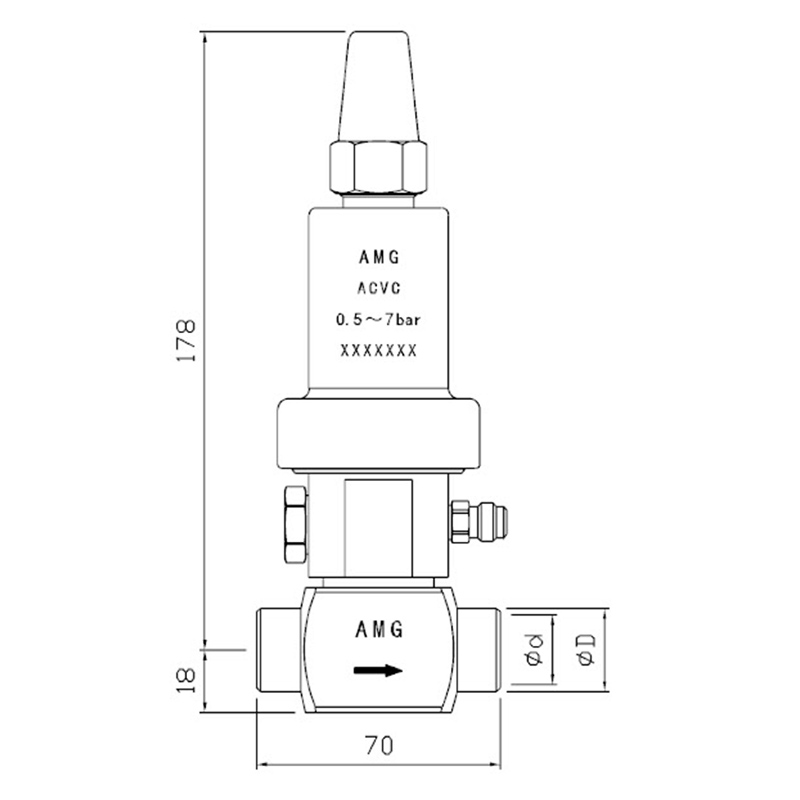

| パイロットシート | L | L1 | H | D | d1 | B |
| ACVH | 70 | 50 | 35 | 23.5 | NPT3/8 | M24×1.5 |
